模塊化UPS電源：

　　模塊化UPS電源是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。采用了抽屜式、高智能多制式模塊化設計，在線熱插拔技術，實現在線更換、在線維護，降低了維護難度，實行零停機工作。采用N+X并聯冗余無線技術，各模塊機架可完全分離，便于用戶以后的擴容或減容，使用非常方便。

　　高壓直流電源：

　　高壓直流電源是由交流市電或三相電輸入，數千伏以上或數萬伏以上直流電壓輸出的電源，輸出功率數百瓦至數千瓦，一般可穩壓或穩流。其特點是體積小、重量輕、效率高、功率大、紋波小、儲能低和高穩定度、高可靠性。為了滿足不同使用的要求，有些直流高壓電源制成穩壓穩流自動轉換的形式。

　　機架式模塊化UPS電源與傳統UPS電源相比有相當大的優勢：

　　1、安裝簡單，擴容方便，節約投資。

　　2、機架式模塊化UPS電源使供電系統能隨需應變，讓容量隨著業務的發展而實現“動態成長”既滿足了后期業務的擴展需求，又降低了用戶的初期購置成本。

　　3、并聯冗余，運行穩定，可靠性高。

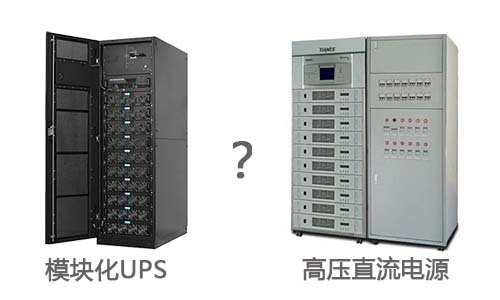

　　模塊化UPS電源和高壓直流電源的區別

　　本文存能電氣小編就高壓直流電源與模塊化UPS在技術復雜性、可靠性、電流、工作效率等方面作一對比，以供參考。

　　一、可靠性對比

　　●模塊化UPS電源因為采用了并聯冗余設計，每個模塊均具備完整的UPS功能，即便任一模塊發生不可預見、突發性的故障，也不會對負載供電造成影響。

　　●高壓直流電池供電不需經過DC/AC轉換，隔離了供電系統中不可預見、突發性的故障對負載的威脅。如遇到自然災害或人為故障影響，造成供電系統損壞，后備電池因容量有限無法繼續向負載供電，會造成負載中斷，而模塊化UPS可以通過旁路選擇油機或另外一路市電對負載緊急供電。

　　二、輸入諧波電流及功率因數對比

　　●高頻模塊化UPS因為產品設計起點高，投入研發時間久，無論是功率范圍或技術的穩定性，都優于高壓直流模塊的技術水準，從目前模塊機生產商的技術水平看，無論UPS模塊的功率大小，都采用了IGBT整流技術，THDI小于5%，PF大于已成為普遍的應用指標。

　　●高壓直流的功率模塊技術是從電力操作電源延伸而來，模塊的功率范圍相對較小，從目前國內主流生產高壓直流廠商的技術水平來看，輸出功率在5KW(240V/20A)以內的單相整流模塊，均采用有源PFC校正技術，基本可以達到THDI小于5%，PF大于，而輸出功率在5KW以上的三相整流模塊，大多采用六脈沖無源PFC校正，其THDI基本在25%到35%之間，PF在左右。

　　三、工作效率對比

　　●模塊化UPS電源的工作效率基本在93%-96%左右。

　　●高壓直流的功率模塊工作效率基本在92%-95%之間，這是因為雖然它減少了DC/AC逆變這個環節，但同樣存在PFC整流和DC/DC變換兩個環節，而DC/DC變換因為有高頻變壓器的存在，其效率反而比高頻UPS的DC/AC變換(無變壓器)降低1%~3%。

　　四、技術復雜性

　　●高壓直流電源并聯沒有頻率同步問題，不存在環流問題，冗余并機更簡單。高壓直流功率模塊，主要采用的模擬技術，在模塊機為代表的數字技術面前，其穩定性、離散性差距明顯，被淘汰只是時間的問題。高壓直流供電系統的概率密度較小，占地面積偏大。

　　●模塊化UPS雖然存在上述問題，但數字技術正以人們無法想象的速度在發展著，技術的更新，產品的升級，無時無刻不在重復的發生著，以DSP作為核心的控制技術在UPS的應用已經有十余年的歷史了，其穩定性早已得到驗證。

　　五、分配電系統的安全性

　　高壓直流的輸出分配電系統相比于交流分配電系統，對開關和保險的規格等級要求高，對爬電距離和線纜絕緣等級要求高，而相應的規范、標準和器件種類、規格等又比較少，勢必會增加設備投資成本和風險成本。

　　模塊化UPS電源和高壓直流電源的區別

　　1、模塊化UPS輸出是交流，高壓直流輸出是直流;

　　2、模塊化UPS內部直流環節母線電壓比高壓直流電源的高，所以同樣機房環境下，高壓直流比UPS更不容易發生積塵拉弧的故障，更結實些。

　　以上是聯科模塊化UPS和高壓直流電源的區別，模塊化UPS電源和高壓直流電源正在逐步取代傳統UPS電源將成為主流，這兩種電源跟傳統的UPS電源相比，在技術有了很大的改進，在數據中心業務領域，模塊化UPS是大勢所趨。
